治疗设备介绍

加速器系统

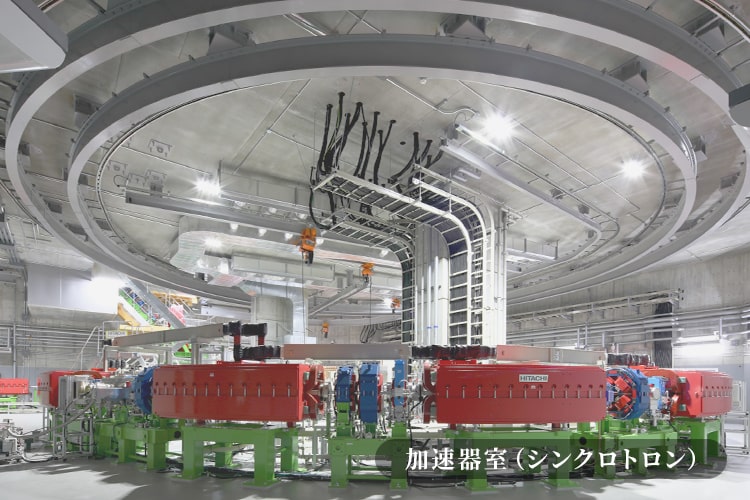

加速器室(同步加速器) 加速器室(同步加速器)

对带电粒子施加电压,生成一定方向和速度的高能量粒子(束)的装置。重粒子线治疗需要将带电粒子加速到可以到达肿瘤位置的能量。本设施加速器系统的主加速器采用同步加速器(直径约17米,周长约57米)。

在同步加速器周长57米的环形轨道上,重粒子每秒环绕几百万次,由高频电源加速重粒子直至达到治疗所需能量。被加速的重粒子的速度可以达到光速的约70%。

注入器(Injector)

注入器的原理和构成

注入器是为了将重粒子线射入同歩加速器而将其加速至一定能量的装置,它由离子源和线形加速器构成。

离子源是由甲烷气体而生成的碳素离子。线形加速器是由RFQ加速器和APF IH-DTL所构成。高速电压把碳素离子从甲烷气体加速到光速的约9%。

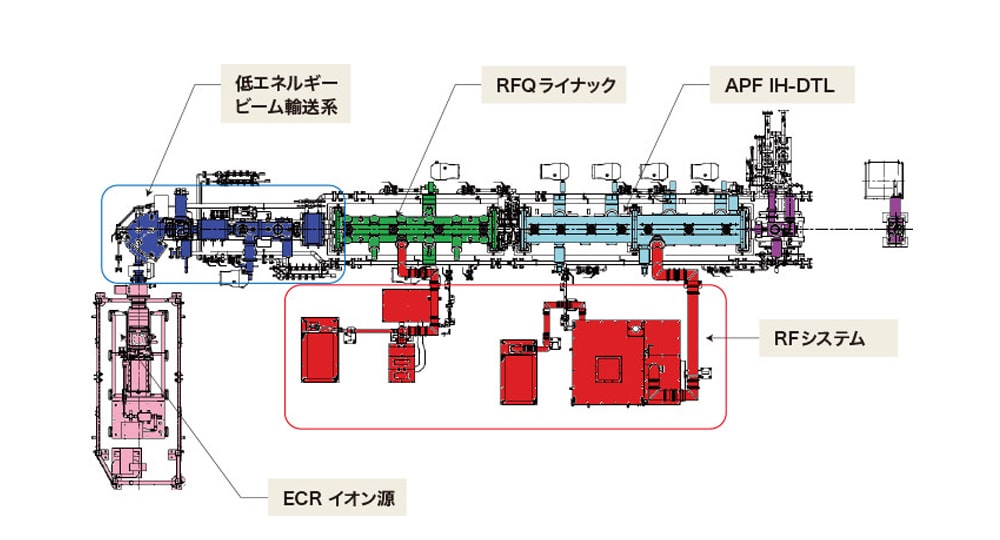

注入器的构成
注入器的构成

ECR离子源

ECR 离子源
方法 永久磁铁ECR离子源
离子源 C4+
输入天然气 CH4
能源 10keV/u

※Electron Cyclotron Resonance

RFQ加速器

RFQ 加速器
加速离子 C4+
能源 600keV/u
频率 200MHz

※Radio Frequency Quadrupole

APF IH-DTL

APF IH-DTL
加速离子 C4+
能源 4.0MeV/u
频率 200MHz

※Alternating-Phase-Focused Interdigital H-mode Drift-Tube-Linac

电磁铁电源(Electromagnet Power Supply)

什么是电磁铁电源

治疗中所使用的粒子束需要达到亚毫米级的高度的位置精确度。同步加速器由控制粒子束沿轨道弯曲的旋转电磁铁、起到聚焦粒子束的透镜作用的四极电磁铁以及起到修正轨道作用的导向电磁铁来实现控制。这些电磁铁是由电磁铁电源来实现磁化的。这些电磁铁在控制粒子束位置精度方面起到至关重要的作用。

系统的特长和旋转电磁铁电源

本施设的重要特长体现在同歩加速器的小型化及扫描照射的治疗方式上。要想实现这两点,需要一个电磁干扰极低的稳定的电源作为保障。

承蒙大阪大学核物理研究所名誉教授土岐博先生的指导,我们采用了被认为是控制电磁干扰的决定性技术的“佐藤・土岐对称三线方式”,研发出了新型旋转电磁铁电源。由此,本施设的纹波电流达到了世界最低值,实现了粒子束位置的高度精确。

旋转电磁铁电源规格

输出电流 3800A
输出电压 ±1200V
最高 755ms
最低 435ms
平均输出电力 1.8MW
输出电力 4.6MWp
受电容量 2.4MVA(6.0MVAp)
功率因数1、采取抑制高次谐波措施
冷却方式 水冷
电磁铁 10mH, 8.0mΩ×12直连
电流纹波 2×10-6p-p(Flat Top)

治疗系统

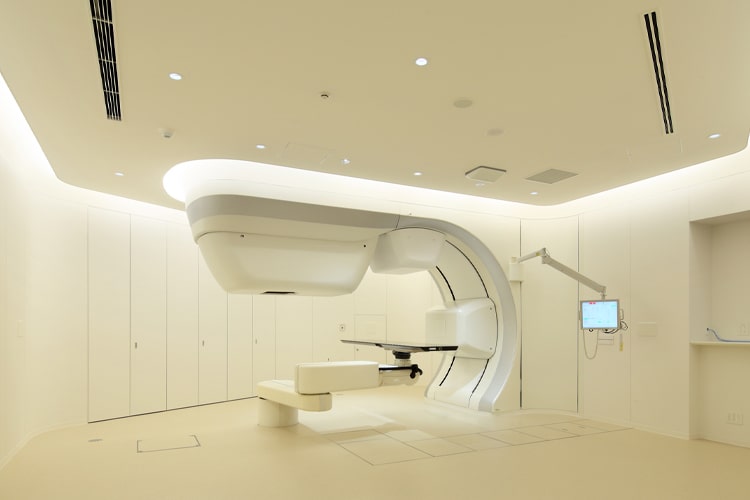

治疗室 治疗室

治疗室共有3间,每次治疗使用X射线或CT定位后进行照射。治疗室1可以进行水平/45度方向照射,治疗室2和治疗室3可以进行水平/垂直方向照射。治疗室1和2具备动体追踪照射系统。

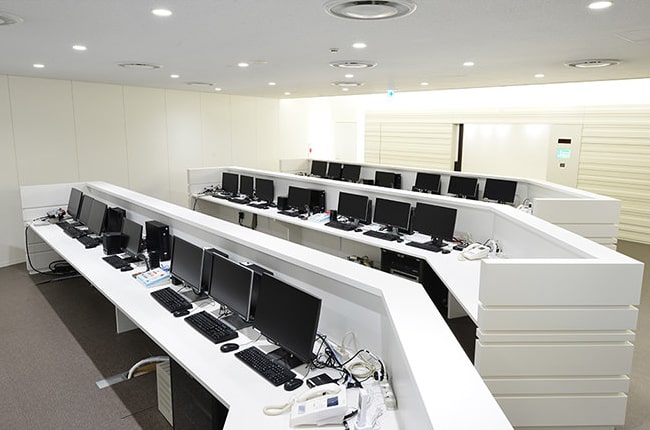

控制室 控制室

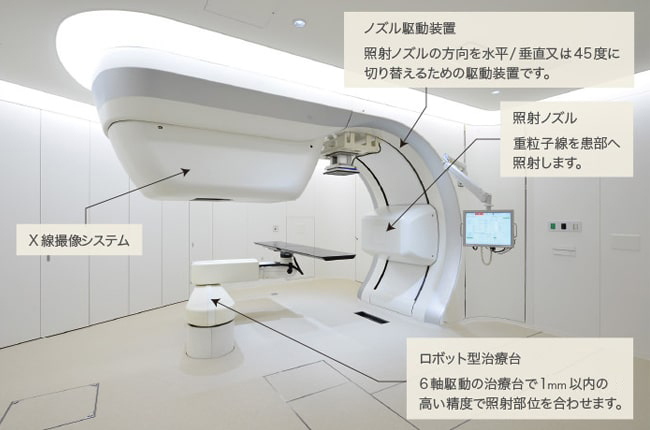

治疗室的构成

治疗室1 水平/45度端口+动体追踪照射技术
治疗室2 水平/垂直端口+动体追踪照射技术+治疗室内CT
治疗室3 水平/垂直端口
治疗室的构成

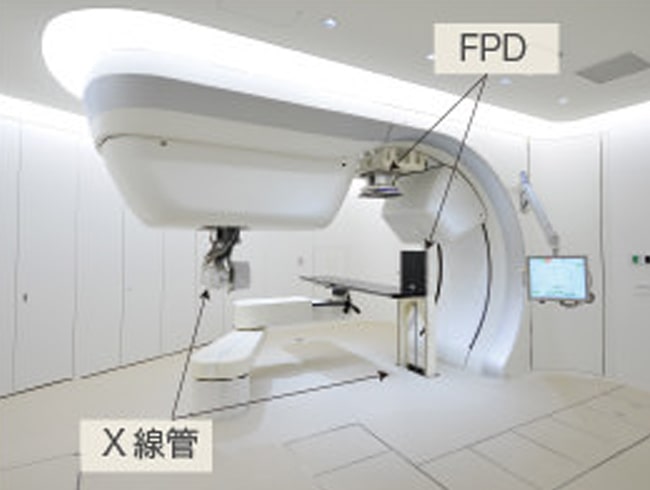

X射线成像系统

X线摄影时的图像 X线摄影时的图像

它由X射线管和FPD(平板检测器)组成,捕获用于确定照射部位的X射线图像。不使用时,它将被关闭。

※Flat Panel Detector

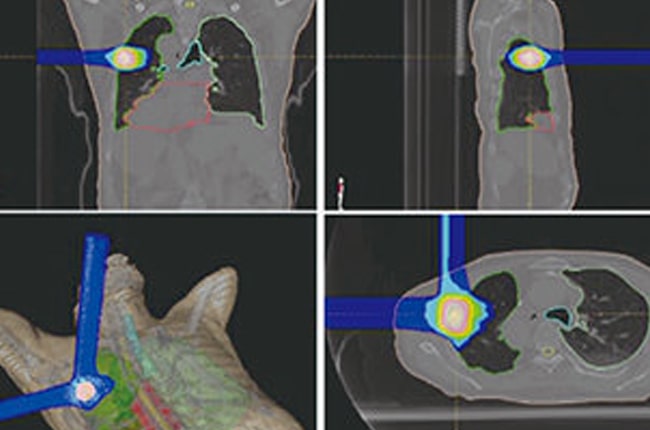

治疗计划系统(Treatment Planning System)

治疗计划系统的功能

治疗计划系统用于模拟和评估在用重粒子线照射患部之前要照射的重粒子线的剂量、照射范围和方向。它由规划支持软件和规划软件构成。

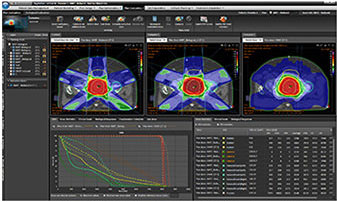

规划支持软件(RayStation Doctor)

此软件被用作规划支持软件。RayStation Doctor是用于评估轮廓和治疗计划的软件,通过预先拍摄的CT图像设定肿瘤等的轮廓形状。

治疗计划系统的构成

治疗计划系统的构成

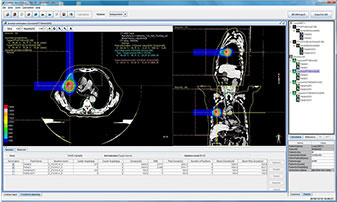

规划软件(VQA Plan)

作为规划软件而使用的VQA Plan是制定照射计划和计算剂量的软件,它评估体内的重粒子线的剂量分布,提供治疗计划数据。它采用剂量计算算法中广泛应用的粒子线笔形射束扫描法。

此外,在治疗期间,可通过此软件观察患者体型以及随着治疗经过而变化的肿瘤形状的变化情况。VQA软件充分考虑到患者的设置误差和脏器移动情况,具有多种修正功能,通过将CT进行变形操作,可以对初始治疗计划制定时的信息和根据每天形状变化情况而计算的剂量分布和剂量累计结果进行比较,从而可以在患者治疗过程中实现毫米级的调整对应。

VQA Plan
RayStation Doctor

患者定位系统(Patient Positioning System)

患者定位系统是确定患者的位置以实现高精度重粒子线照射的系统,包括治疗台、激光标记器、X射线成像装置和患者定位支持系统(PIAS)。

治疗台

治疗台通过6轴驱动调节,以误差1㎜以内的高精度来对准照射部位。

激光标记

使用激光标记对准患者的体表位置。

X射线成像装置(正侧/动态跟踪用)

X射线成像装置由X线管和FPD(Flat Panel Detector)组成。使用该正面/侧面X射线成像系统,拍摄X射线图像以确定重粒子线照射位置。另外,动态跟踪通过拍摄透视图像来随时确认金属标记的位置。

患者定位支持系统(PIAS)

PIAS(Patient Image Analysis System)可以对照制定治疗计划时的参考图像和实际治疗时的定位图像,通过将这两个图像重叠来计算患部位置变动,可以自动定位,以最小限度的操作实现高度量化的治疗。

可使用的PIAS的定位方法有DRR-DR(Digitally Reconstructed Radiography-Digital Radiography)(2D/2D) 模式、CT-DR(3D/2D) 模式和CT-CT(3D/3D) 模式,一共三种。

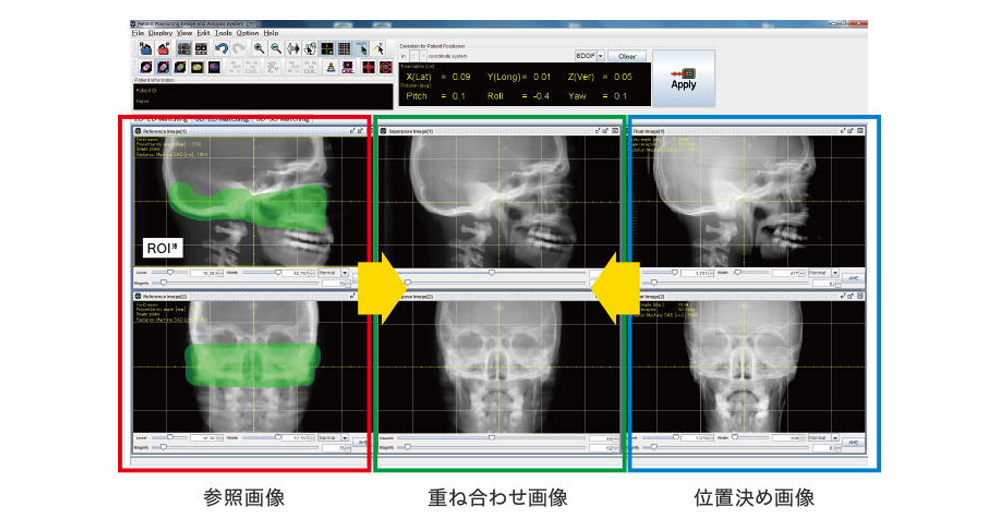

PIAS(Patient Image Analysis System)定位图像

※Region Of Interest

治疗设备概述

加速器基本规格

离子源 型号 全永磁ECR1台
频率 ~10 GHz
生成离子 C4+
能源 10 keV/u
线形加速器 机器构成 RFQ线形加速器、IH线形加速器
频率 200 MHz
能源 600 keV/u(RFQ)、4.0 MeV/u(DTL)
同步加速器 加速离子 C6+
加速粒子数 5.7×109 ppp
能源 140-430 MeV/u
周长 57m
重复频率 约1/2Hz(典型值)
RF 0.97 -7.68 MHz, 2.5 kV max.
射束入射 多重入射方式(effectively 20 turns)
射束提取 慢提取

设备的主要规格

离子种类 碳素离子
体内射程 长达30厘米
照射野 最大可达20厘米×20厘米
剂量率 5Gy(RBE)/min(射程为20厘米、照射体积为1ℓ)
治疗室端口 3个房间(6个端口)(水平3、垂直2、45度1)

CT

CT:佳能医疗系统有限公司生产设备,2台
(80排CT 1台、16排大孔径CT 1台)

MRI

MRI:佳能医疗系统有限公司生产设备,1台
(1.5特斯拉)

电子病历

日立有限公司 Open-Karte AD
